一种材料在科学和工程领域中的应用前景通常取决于其具有的特定性质。碳化硅（SiC）是一种第三代半导体材料，之所以被认为有广阔的应用前景，主要是因为其具有以下优越性质：
1. 高电压耐受性：与常见的硅（Si）半导体相比，SiC半导体材料可以在更高的电压下工作而不会损坏。
2. 高温性能：SiC半导体在高温下具有更好的性能和稳定性，这对汽车、航空航天等行业中的一些具挑战性的应用非常有益。【周边网】

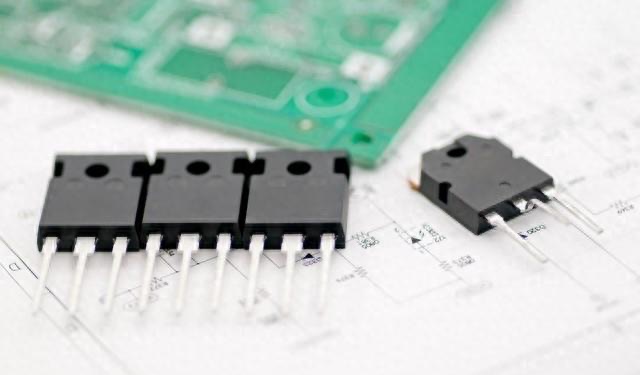

3. 高功率和高频率：SiC半导体可以在高功率和高频率下运行，适合于用于射频设备和电力电子设备。当年，马斯克宣布把特斯拉 Model 3 主驱逆变器的硅基 IGBT ，替换成碳化硅 MOSFET ，直接就在新能源车领域掀起一阵碳化硅芯片替换潮。

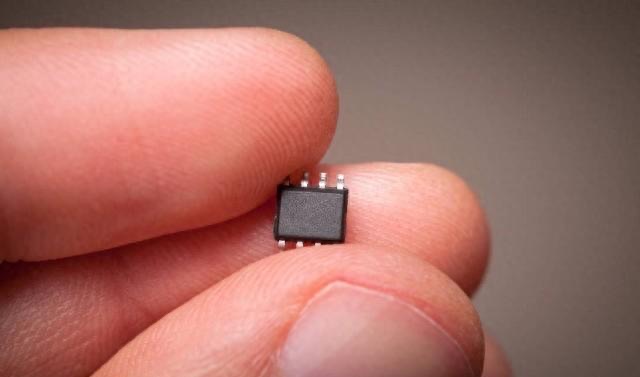

4. 体积尺寸：SiC半导体的尺寸比硅半导体小，可以制造更小，更轻，更薄的组件和设备。
以上特性使得SiC半导体在电力电子，汽车，航空航天，军事和射频应用等领域具有广阔的应用前景。然而，值得注意的是，SiC半导体的生产成本相对较高，这可能在一定程度上限制其在某些应用中的实际使用。尽管如此，随着制造技术的改进和集成程度的提高，SiC半导体的生产成本可能会降低，从而进一步推动其在各种应用中的使用。
